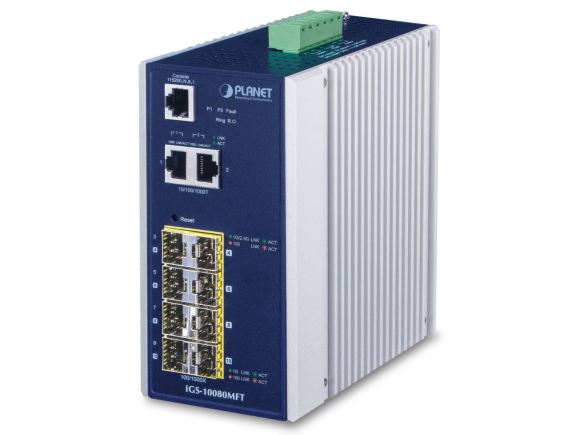

IGS-10080MFT Průmyslový switch, L2, 2×GLAN, 6×SFP, 2×2.5G SFP

Průmyslový spravovatelný přepínač a konvertor 2x SFP 100/1000/2500 Base-X, 6x SFP 100/1000 Base-X, 2x RJ-45 10/100/1000 Base-T, podpora IPv6.

Web/SNMPv3 management, 255 VLAN 802.1Q sítí, Spanning Tree, Rapid Spanning Tree, agregace linek 802.3ad LACP, Port shaper, QoS, DHCP snoopinp, LLDP, ERPS Ring (ITU-T G.8032), podpora MODBUS a 1588 v2 PTP (Precision Time Protocol).

Možnost redundantního napájení v rozsahu 12-48 V DC nebo AC 24 V, krytí IP30, hliníková skříň, pracovní teplota -40~75°C.

Diagnostika kabeláže. Přepěťová ochrana ESD+EFT LAN i napájecích portů do 6kV. Montáž na DIN lištu nebo přímo na zeď.

Inteligentní přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Zároveň poskytují vynikající možnosti vícenásobných propojení pro dosažení robustnosti propojení systémů s velmi nízkou dobou zotavení.

IGS-10080MFT je vhodný pro budování FTTH sítí nebo ho lze aplikovat pro připojení koncových zařízení v technicky a provozně náročných podmínkách optickou cestou. Dále je vybaven pro redundanci kromě dobře známé metody Spanning Tree (jejíž doba zotavení je v řádu sekund) především specializovanou funkcí "Redundant ring" která má dobu zotavení a nalezení nové cesty do 300ms.

Přepínače řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).

ZÁKLADNÍ SPECIFIKACE

• Fyzické vlastnosti:
  • Porty: 2x SFP 100/1000/2500 Base-X, 6x SFP 100/1000 Base-X, 2x RJ-45 10/100/1000 Base-T
  • Paměť: 8k MAC adres
  • Propustnost: sběrnice 26 Gbps, provozně 19,3 Mpps (64B)
  • Podpora přenosu: JumboFrame 9KB
  • Verze IP protokolu: IPv4, IPv6
  • Provedení: DIN lišta, na zeď
  • Napájení: AC 24 V nebo DC 12-48 V redundantní, připojení možné ze dvou různých zdrojů (nejsou součástí balení), celkový příkon do 13,92 W
  • Ochrana: ESD do 6kV, EFT do 6kV, ochrana proti přepólování, připojení napájení na svorkovnici, umístění na spodním panelu (nepřekáží při montáži na zeď), spínací poplachové relé (24V/1A) při výpadku primárního napájení
  • Provozní teplota: -40 až 75°C
  • Rozměry: 152 x 107,3 x 76,8 mm
  • Hmotnost: 1036 g
• Funkce administrace:
  • Správa: Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
  • Řízení přístupu: Protokol ACL založený na IP a MAC, 256 pravidel
• ACL filtr a bonding:
  • IP ACL, filtrace provozů dle IP adresy, protokolu, portu, TCP příznaků
  • MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit
  • Priorizace provozu QoS: 8 úrovní, priorizace provozu dle portu, DSCP v IP paketu, 802.1p nebo 802.1Q značky
  • Port shaper nastavení v rozpětí 500Kb - 1000Mbps
• Podpora VLAN:
  • IEEE 802.1Q
  • až 255 VLAN skupin, až 4095 VLAN ID
  • Q-in-Q tunneling
  • Private VLAN
  • MAC-based VLAN
  • Protocol-based VLAN
  • Voice VLAN
  • Multicast VLAN Registration
• Spanning Tree Protocol:
• protokol STP, protokol IEEE 802.1d Spanning Tree
• protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
• protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
• Port mirroring: RX, TX, RX+TX, one to one
• Agregace linek: IEEE 802.3ad LACP, až 5 skupin po 10 portech
• Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupin, podpora režimu IGMP querier mode
• Autentizace připojených zařízení: IEEE 802.1x, RADIUS, IP/MAC binding
• DHCP Snooping: ano (blokace cizích DHCP serverů)
• LLDP: ano (automatická detekce typu připojených zařízení)
• Diagnostika kabeláže: ano, stanovuje délku kabeláže a případnou vzdálenost k závadě
• Průmyslové vlastnosti:
  • zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
  • zařízení je odolné proti vibracím (IEC-60068-2-6)
  • zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
  • elektrická bezpečnost dle CE EN-60950
• EMC Elektronická kompatibilita (EMI):
  • ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení
• EMC požadavky na odolnost (EMS) :
  • ČSN EN 55024 A1:2015 - Zařízení informační techniky
  • ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
  • ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
  • ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
  • ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
  • ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
  • ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
  • ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
  • ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí
• Montáž na DIN lištu
• Montáž na zeď pomocí dodaného rámu
