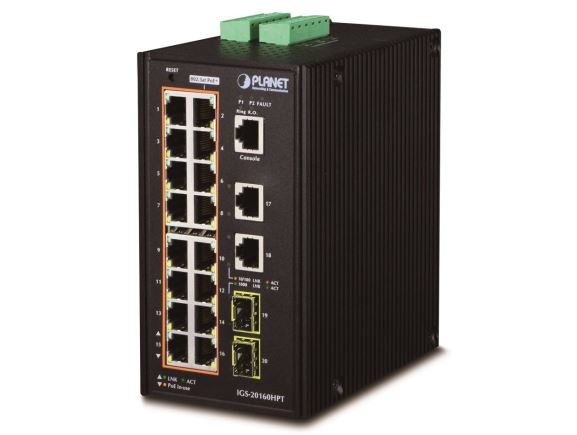

IGS-20160HPT Switch, L2/L3 static, 18×GLAN, 2×SFP, 16×PoE, konzolový RJ-45, podpora VLAN

PoE průmyslový spravovatelný L2/L3 přepínač 18x 10/100/1000Base-T se 16 PoE injektory, 2x SFP 100/1000Base-X (SFP-DDM), 2x DI/DO; celkový napájecí výkon do 320 W.

Web/SNMPv3 management, statický routing, email notifikace, 255 VLAN 802.1Q sítí, Spanning Tree, Rapid Spanning Tree, agregace linek 802.3ad LACP, Port shaper, QoS, LLDP, DHCP Snooping, podpora IPv4/IPv6.

Možnost redundantního napájení v rozsahu DC 48-56 V, krytí IP30, hliníková skříň, pracovní teplota -40 až 75 °C.

Diagnostika kabeláže. Přepěťová ochrana ESD LAN i napájecích portů do 6 kV. Montáž na DIN lištu nebo přímo na zeď.

Inteligentní přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Zároveň poskytují vynikající možnosti vícenásobných propojení pro dosažení robustnosti propojení systémů s velmi nízkou dobou zotavení.

IGS-20160HPT je vybaven pro redundanci kromě dobře známé metody Spanning Tree (jejíž doba zotavení je v řádu sekund) především specializovanou funkcí ERPS (Ethernet Ring Protection Switching), která má dobu zotavení a nalezení nové cesty do 50ms. Je podporováno statické L3 routování pro až 32 pravidel a 128 VLAN rozhraní.

Přepínače řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace). Jejich velkou předností je prodloužená střední doba mezi výskytem poruch (MTBF)!

Nová generace modulu IGS-20160HPT má funkci kyberneticko-bezpečnostní ochrany, která zvyšuje bezpečnost kritických sítí a chrání před zásahy zvenčí. Nový IGS-20160HPT disponuje rozšířenou pamětí a upgradovaným jádrem protokolů SSH, TLS a SSL, které poskytují robustní ochranu proti pokročilým hrozbám. Zahrnuje řadu funkcí jako je DHCP Snooping, IP Source Guard, ARP Inspection Protection, 802.1x a MAC síťový přístup, UDLD, GVRP, RADIUS, TACACS + správa uživatelských účtů, autentizace SNMPv3 a jiné.

Možný monitoring mobilní aplikací CloudViewer.

ZÁKLADNÍ SPECIFIKACE

• Fyzické vlastnosti:
  • Porty: 18 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX, 1 x RJ-45 (RS-232) port sériové konzole
  • Paměť: 8k MAC adres, buffer 4MBits
  • Propustnost: sběrnice 40 Gbps, provozně 29,7 Mpps (64B)
  • Podpora přenosu: JumboFrame 9 KB
  • Verze IP protokolu: IPv4, IPv6
  • Provedení: DIN lišta, na zeď
  • Napájení: duálně 48-56 V DC, připojení není nutné ale je doporučené ze dvou různých zdrojů (nejsou součástí balení), celkový příkon do 349 W
  • Ochrana: ESD do 6 kV
  • Provozní teplota: -40 °C - 75 °C
  • Rozměry: 152 x 107 x 84 mm
  • Hmotnost: 1533 g
• Funkce administrace:
  • Správa: konzole, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
  • Řízení přístupu: Protokol ACL založený na IP a MAC, 123 pravidel
  • L3 statický routing: 32 pravidel, 8 VLAN rozhraní
• ACL filtr a bonding:
  • IP ACL, filtrace provozů dle IP adresy, protokolu, portu, TCP příznaků
  • MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit
  • Priorizace provozu QoS: 8 úrovní, priorizace provozu dle portu, DSCP/ToS v IP paketu, 802.1p nebo 802.1Q značky
  • Port shaper nastavení v rozpětí 500 Kb - 1000 Mbps
• Podpora VLAN:
  • IEEE 802.1Q
  • až 255 VLAN skupin, až 4094 VLAN ID
  • Q-in-Q tunneling
  • Private VLAN Edge (PVE)
  • MAC-based VLAN
  • Protocol-based VLAN
  • Voice VLAN
  • GVRP
  • Multicast VLAN Registration
• Spanning Tree Protocol:
• protokol STP, protokol IEEE 802.1d Spanning Tree
• protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
• protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
• Port mirroring: RX, TX, obojí
• Agregace linek: IEEE 802.3ad LACP, 4 porty v 10 skupinách
• Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupin, podpora režimu IGMP querier mode
• Autentizace připojených zařízení: IEEE 802.1x (RADIUS) - IP+MAC binding, VLAN + MAC binding
• DHCP Snooping: ano (blokace cizích DHCP serverů)
• LLDP: ano (automatická detekce typu připojených zařízení)
• Diagnostika kabeláže: ano, stanovuje délku kabeláže a případnou vzdálenost k závadě
• POE funkce:
  • Celkový napájecí výkon: 240 W při 48 V zapojení, 260-320 W při 56 V zapojení, IEEE 802.3at
  • Počet injektorů: 16 x až 36 W
  • Typ napájení: End-span
• Pokročilé funkce:
  • detekce aktivity napájených zařízení pomocí ICMP, pokud není odezva, lze restartovat odpojením napájení
• Průmyslové vlastnosti:
  • zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
  • zařízení je odolné proti vibracím (IEC-60068-2-6)
  • zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
  • elektrická bezpečnost dle CE EN-60950
• EMC Elektronická kompatibilita (EMI):
  • ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení
• EMC požadavky na odolnost (EMS) :
  • ČSN EN 55024 A1:2015 - Zařízení informační techniky
  • ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
  • ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
  • ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
  • ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
  • ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
  • ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
  • ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
  • ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí
• Montáž na DIN lištu
• Montáž na zeď pomocí dodaného rámu
