Infrastruktura pro datové sítě v průmyslových podnicích

Masivní nárůst průmyslové automatizace a robotizace ve výrobních procesech vede k většímu nasazení komunikačních protokolů na základu protokolu Ethernet - tzv. Industrial Ethernet, kam se mohou zařadit protokoly jako EtherCAT, EtherNet/IP, PROFINET, POWERLINK, SERCOS III, CC-Link IE a Modbus TCP.

Použití těchto protokolů přináší výhodu v možnosti použít stejnou fyzickou infrastrukturu dle stejných standardů a na stejných principech jako v datových sítích v kancelářských či jiných budovách, nicméně s přihlédnutím na konkrétní vlivy prostředí v průmyslovém podniku.

Standard pro fyzickou datovou infrastrukturu v průmyslovém prostředí (Industrial premises) tak umožnuje použití nejen konektorů RJ45 ale i M12, které jsou typické pro průmyslové sítě.

Při návrhu použitých komponentů datové sítě v průmyslu se využívá posouzení vlivů prostředí dle konceptu MICE (Mechanical, Ingress, Climatic/Chemical, Electromagnetic), kdy projektant posoudí pro dané skupiny vlivů prostředí jejich intenzitu v daném segmentu sítě a dle tohoto posouzení se pak provede výběr správných komponentů s požadovanými parametry (např. vibrace – vliv na konektor, apod.).

Topologie sítě zůstává stejná jako v kancelářských podnikových sítích - tj. hvězdicovitá topologie, nicméně v zónách kde jsou instalovány výrobní automaty/roboty (Automation Islands) pak je možné použít kruhovou topologii (redundance spojení).

Mezinárodní standard pro datovou síť v průmyslu je ISO IEC 11801 – 3.

Zde je příklad komponentů od výrobce PANDUIT (US) dle tohoto standardu a konceptu MICE: ISO-IEC 11801-3 M.I.C.E Rated Product Selection Guide (EMEA)

LANCOMAT s.r.o. nabízí pro vybudování datové infrastruktury v průmyslovém prostředí následující komponenty:

• Rozvaděče s vyšším krytím (IP), venkovní rozvaděče, průmyslové rozvaděče
• Rozvaděče předkonfigurované pro použití s průmyslovými switchi Rockwell – Allen Bradley
• Optické rozvaděče s vyšším krytím (IP), optické boxy

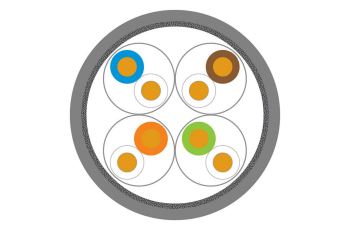

• Metalické datové kabely s kroucenými páry (4-pár, 2-pár) v průmyslovém provedení do různých prostředí
• Optické kabely do průmyslového prostředí
• Konektory RJ45 a M12 a optické LC do průmyslového prostředí
• Boxy a konektory s montáží na DIN lištu
• Boxy pro Wi-Fi Access pointy
• Propojovací kabely RJ45 do průmyslu (do 600V)
• Speciální řídící měděné kabely/vodiče (hook-up cables) např. s TEFLON pláštěm (PTFE) do vyšších teplot
• Komponenty pro vedení, terminaci, značení vodičů a kabelů v rozvaděčích pro řídící systémy
• Systémy plastových žlabů pro vedení optických kabelů (Cable management system)
• Systém drátěných žlabů/roštů pro vedení metalické kabeláže
