Systém PATCHBOX

Inovace v oblasti strukturovaných kabeláží a správy propojovacích kabelů v rozvaděčích zažívá v posledních letech výrazný posun směrem k vyšší přehlednosti, modulárnosti a časové efektivitě. Tradiční propojování aktivních prvků a patch panelů pomocí běžných kabelů s využitím horizontálních kabelových organizérů naráží na své limity. Výrobce PATCHBOX přišel s patentovaným řešením, které od základu mění způsob, jakým jsou propojovací kabely v 19" rozvaděčích propojovány a spravovány.

Co je to systém PATCHBOX?

PATCHBOX je plně integrovaný systém správy propojovacích kabelů určený pro standardní 19" serverové a síťové rozvaděče. Místo volně visících patch kabelů využívá modulární rámový systém (rám o velikosti 1U), ve kterém je osazeno až 24 samostatných kazet s propojovacím kabelem.

Uvnitř každé kazety je uložen svinutý propojovací kabel na pružinovém navíjecím mechanizmu. Kabel se z kazety jednoduše vytáhne přesně v potřebné délce k propojení s požadovaným portem a zajistí proti zpětnému navinutí- tahu. Nepotřebný přesah kabelu zůstává bezpečně uschován uvnitř kazety. Součástí systému je také inovativní vedení kabelů Patchcatch, které eliminuje potřebu dalších vyvazovacích lišt.

Výhody oproti běžným kabelovým organizérům

Tradiční způsob kabeláže spočívá v pouhé redukci visících svazků či jednotlivých propojovacích kabelů, pomocí plastových lišt, kabelových žlabů a horizontálních organizérů s kabelovými „kartáči“ či hřebeny nebo kabelovými oky. Systém PATCHBOX má oproti tomuto způsobu vedení kabeláže celou řadu výhod:

• Eliminace přebytečné délky kabelů: Vznikající nadbytečné smyčky standardních patch-kabelů zaplňují vyvazovací lišty, brání proudění vzduchu a vytvářejí tzv. „kabelové špagety“. Z kazety PATCHBOX se vytahuje vždy přesně potřebná délka kabelu.
• Zvýšení průtoku vzduchu a chlazení: Přeplněné horizontální organizéry a kabelové svazky před aktivními prvky blokují větrací otvory a zvyšují provozní teplotu zařízení. Eliminací volně visících kabelů dosahuje PATCHBOX lepší cirkulace vzduchu a prodlužuje životnost hardwaru.
• Úspora místa v rozvaděči (až o 50 % více prostoru): Vzhledem k tomu, že PATCHBOX nepotřebuje tradiční horizontální organizéry (obvykle 1U nad/pod každým switchem), šetří až polovinu výškových pozic v racku (RU), které lze využít pro další aktivní prvky.
• Přehlednost a eliminace lidských chyb: Vyhledání konkrétního spoje v nepřehledné kabeláži při výměně prvku nebo servisu je náchylné k chybnému odpojení nesprávného portu. S PATCHBOXem má každý kabel svou definovanou trasu bez křížení s ostatními vodiči.
• Až 10× rychlejší instalace a rekonfigurace: Propojení portu spočívá v pouhém vytažení kabelu z kazety a zacvaknutí konektoru. Odpadá odměřování, výběr správné délky kabelu i zdlouhavé vyvazování do organizérů.
• Minimální doba odstávek (Downtime): Výměna vadného switche se při klasickém způsobu zapojování propojovacích kabelů rozšiřuje na dlouhé desítky minut až hodiny. S PATCHBOXem stačí kabely odpojit, nechat je zatáhnout zpět do kazet, vyměnit prvek a kabely opět vytáhnout a zapojit.
• Ekonomický přínos: Úspora času techniků při prvotní instalaci i následném servisu snižuje celkové náklady na vlastnictví (TCO) IT infrastruktury. Investice do systému PATCHBOX se často vrátí již při prvním větším servisu nebo výpadku.

Metalické varianty systému PATCHBOX

Metalické patchcordy v kazetách splňují standardy Cat.6a a podporují přenosové rychlosti do 10 Gbit/s. Využívají flexibilní ploché kabely:

• UTP (U/UTP): Nestíněná varianta vhodná pro standardní kancelářské a LAN instalace. Podporuje PoE++ (802.3bt, Type 3 až 60 W).
• STP (U/FTP): Stíněná varianta zajišťující odolnost proti elektromagnetickému rušení. Podporuje PoE (802.3af).

Kabely i kazety jsou dostupné v řadě barev (černá, modrá, červená, zelená, žlutá, bílá aj.) pro vizuální oddělení LAN, VoIP nebo kritických sítí.

Optické varianty systému PATCHBOX

Pro páteřní propoje, datová centra nebo vysokorychlostní spojení jsou k dispozici optické kazety s Corning® vlákny:

• Single-Mode (OS2): Žluté propojovací kabely v provedení s vláknem G.657.B3 pro dálkové spojení a datová centra.
• Multi-Mode (OM4): Fialové propojovací kabely (Violet) v provedení pro vysokorychlostní lokální páteřní sítě s vlákny OM4.

Dodáváno v konfiguracích konektorů LC-LC Duplex a LC-SC Duplex.

Příslušenství - DevMount a setup.exe

Sytém PATCHBOX neřeší pouze správu kabelů, ale zrychluje a usnadňuje i samotnou mechanickou montáž prvků do rozvaděče.

Tradiční klecové matice (cage nuts) jsou dlouhodobě považovány za jeden z nejméně praktických prvků při stavbě racků. Jejich instalace vyžaduje nářadí, hrozí zranění prstů a často dochází k poškrábání lakování lišt.

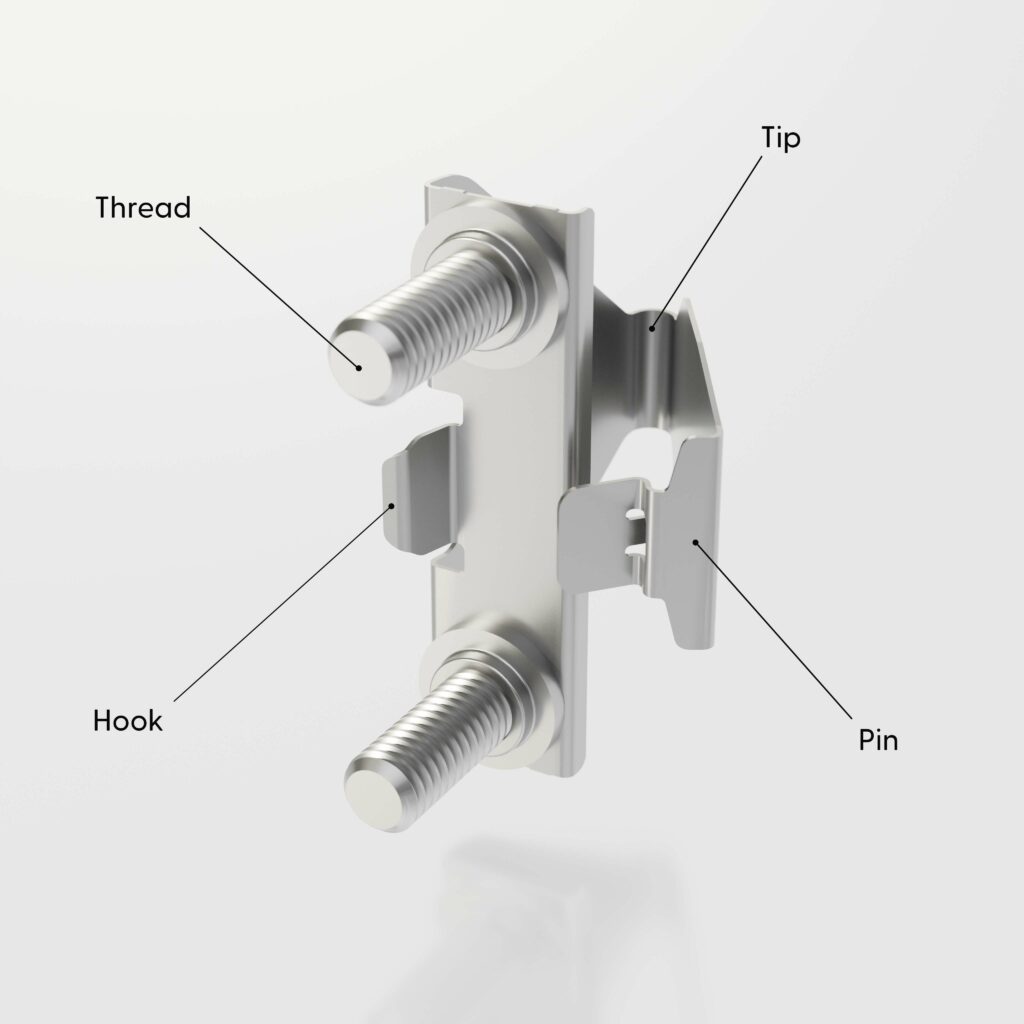

PATCHBOX DevMount představuje revoluční bezmaticový systém uchycení hardwaru:

• Instalace bez nářadí (Toolless): DevMount se nacvakne z přední strany 19" lišty do čtvercových otvorů během jediné sekundy.
• Pevné a bezpečné spojení: Funguje jako spojovací prvek se dvěma závity, který spolehlivě drží 1U zařízení.
• Rychlost: Zkracuje dobu upevnění zařízení na méně než polovinu oproti klasické montáži s šrouby a klecovými maticemi.

Montáž těžkých aktivních prvků (jako jsou přepínače či UPS) obvykle vyžaduje přítomnost dvou techniků – jednoho, který prvek drží ve správné výšce, a druhého, který utahuje šrouby.

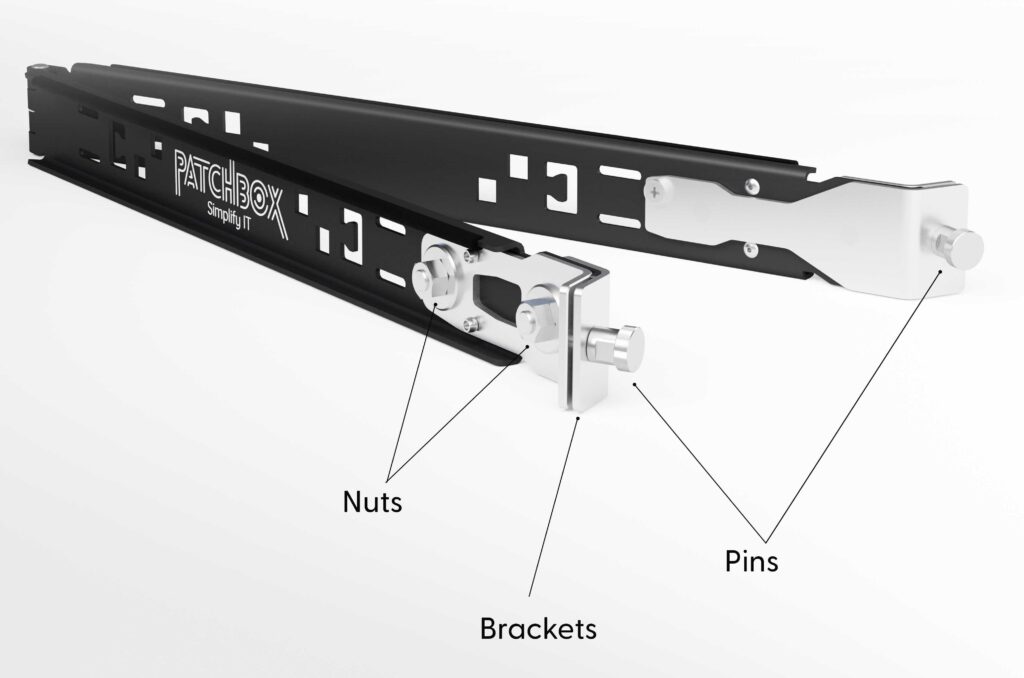

Setup.exe je patentovaný skládací systém podpěry, který tento problém zcela odstraňuje:

• Třetí ruka pro technika: Setup.exe se okamžitě upevní na vnější stranu 19" lišty rozvaděče a vytvoří pevnou odkládací polici pro montovaný prvek.
• Nosnost až 50 kg: Vyroben z nerezové oceli a hliníku, bez problému unese i těžké switche či záložní zdroje.
• Oboustranné využití: Může směřovat dovnitř racku (jako podpora při šroubování) nebo vně racku (jako pracovní stůl pro odložení notebooku při konfiguraci).
• Přenositelnost: Skládací konstrukce s minimální hmotností umožňuje technikům nosit ji v batohu na každou instalaci.

Naše nabídka produktů PATCHBOX

Oficiálním distributorem produktů a uceleného systému PATCHBOX pro Českou republiku je společnost Lancomat, s.r.o., která zajišťuje technickou podporu, zápůjčky i kompletní dodávky pro systémové integrátory a instalační firmy.
