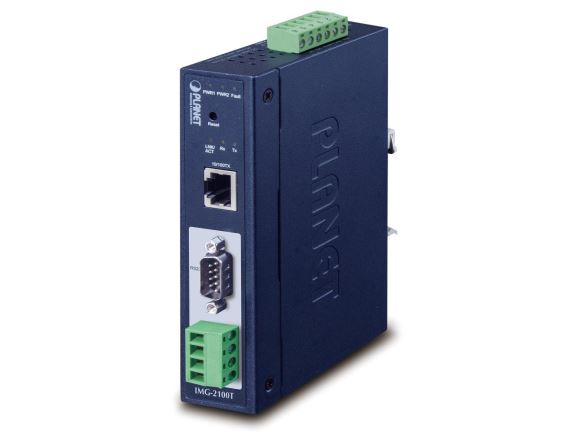

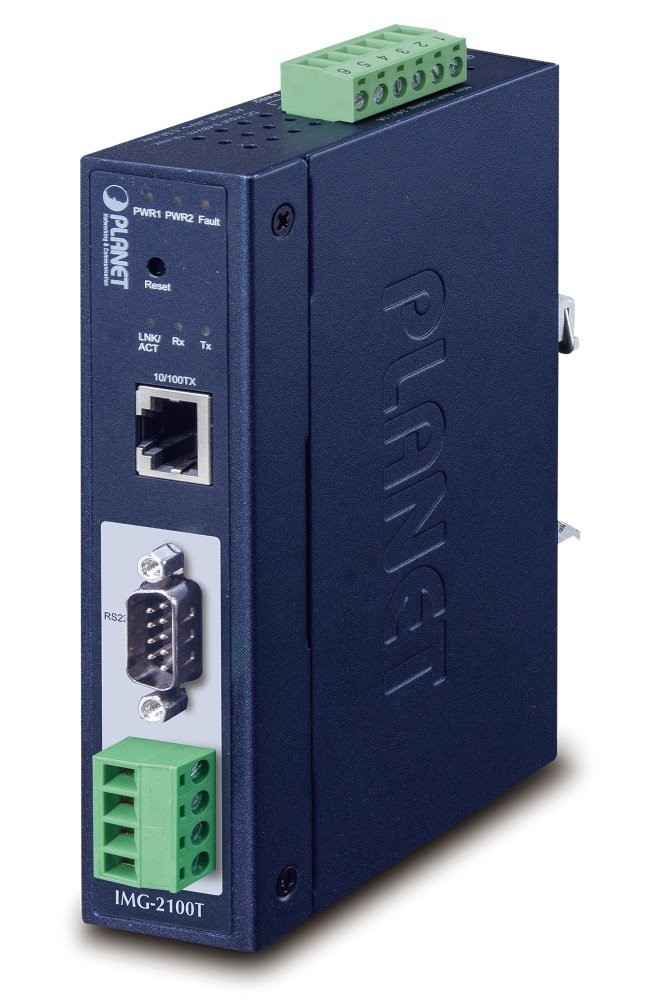

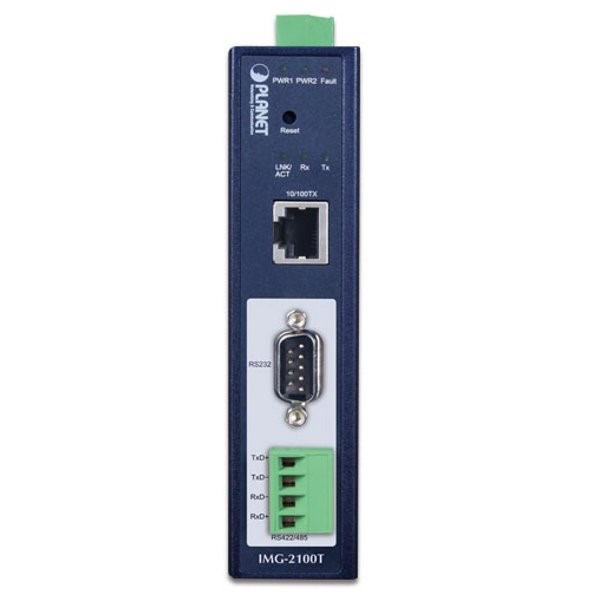

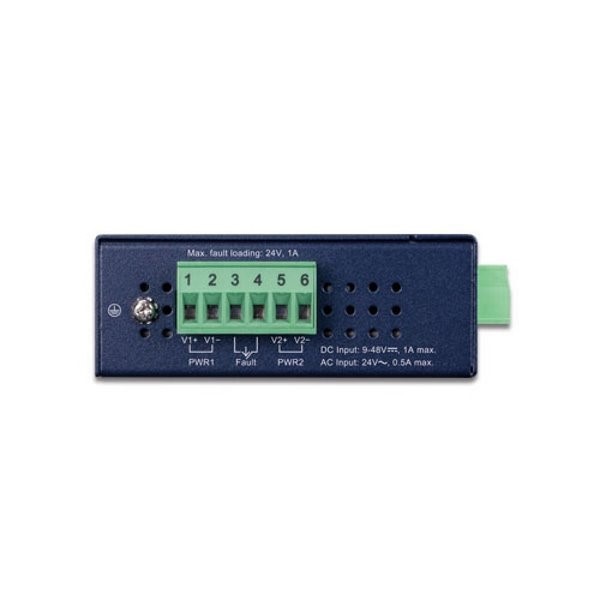

IMG-2100T Průmyslová brána, konverze RS-232/422/485 na RJ-45, MODBUS

Průmyslová brána MODBUS s konverzí 1x RS-232 (DB9) + 1x 4pin svorkovnice RS-485/422 na TCP/IP protokol (RJ-45 port 100Base-TX). Typ sériové komunikace je volitelný RTU/ASCII, master/slave.

Redundantní napájení v rozsahu DC 9-48 V / AC 24 V, krytí IP30, montáž na DIN lištu nebo zeď, kovová skříň, pracovní teplota -40 až +75 °C.

Přenos sériové komunikace po IP protokolu je zvláště využíván pro sběr dat, řídící automaty, SCADA/HMI systémy a ovládání kamerových systémů. Rovněž je náhradou fyzické konverze sériového protokolu do jiného přenosového média. Prakticky neomezeně prodlužuje dosah sériové komunikace.

Zařízení pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy, umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak je vhodný pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).

ZÁKLADNÍ SPECIFIKACE

• Síťové vlastnosti:
  • 1 x sériový konektor DB9 (RS-232)
  • 1 x 4pin svorkovnice (RS-485 / RS-422)
  • 1 x RJ-45, IEEE 802.3, IEEE 802.3u, 10/100Base-TX
  • Web, Telnet, VCOM Utility management, SNMP v1/v2c, SNMP Trap a UNI-NMS správa
  • Utilita pro automatické vyhledání - Planet Smart Discovery
  • LED indikátory pro diagnostiku provozu
  • Parita: sudá, lichá, žádná, mezera, značka
  • Přenosová rychlost: 50 b/s - 921 kb/s
  • Podpora protokolů: Modbus TCP, Modbus RTU, Modbus ASCII, IP, ARP, DHCP, DNS
  • Pro mastera až 32 slave TCP spojení, pro slave až 32 TCP spojení
• Pracovní režimy:
  • RTU Master
  • RTU Slave
  • ASCII Master
  • ASCII Slave
  • Zapojení signálů
  • RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
  • RS422: Tx+, Tx-, Rx+, Rx-, GND
  • RS485 (4 vodiče): Tx+, Tx-, Rx+, Rx-, GND
  • RS485 (2 vodiče): Data A (+), Data B (-), GND
• Fyzické vlastnosti:
  • Porty: 1 x RJ-45 10/100Base-TX, 1 x COM (typ DB-9) sériový port (RS-232), 1 x 4pin svorkovnice (RS-422/485)
  • Podpora MODBUS: ano
  • Krytí: IP30, celokovová skříň
  • Napájení: DC 9-48 V nebo AC 24 V externí zdroj, redundantní napájení, příkon do 3,84 W (zdroj není součástí balení)
  • Ochrana: přepěťová ochrana do 2 kV, ESD do 6 kV
  • Provozní teplota: -40 až +75 °C, vlhkost do 95 %
  • Rozměry: 135 x 87,5 x 32 mm
  • Hmotnost: 392 g
• Průmyslové vlastnosti:
  • zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
  • zařízení je odolné proti vibracím (IEC-60068-2-6)
  • zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
  • elektrická bezpečnost dle CE EN-60950
• EMC Elektronická kompatibilita (EMI):
  • ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení
• EMC požadavky na odolnost (EMS) :
• ČSN EN 55024 A1:2015 - Zařízení informační techniky
• ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
• ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
• ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
• ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
• ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
• ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
• ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
• ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí
