Optické propojovací kabely singlemode 9um OS2

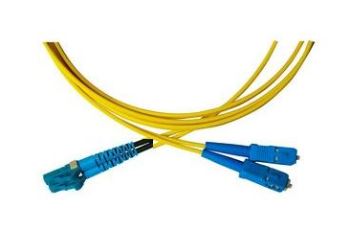

Optický propojovací kabel (fiber jumper, fibre optic patch cord), neboli optický patchcord, slouží typicky k propojení mezi aktivním prvkem a místem ukončení trasy optického kabelu. Skládá se z patchcordového optického kabelu, zakončeného optickými konektory. Propojovací kabely mohou být duplexní (dvouvláknové) nebo simplexní (jednovláknové), případně pro speciální aplikace i vícevláknové.

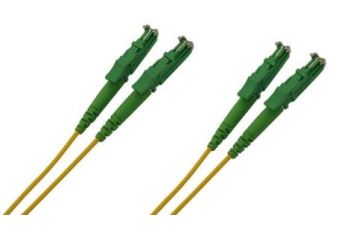

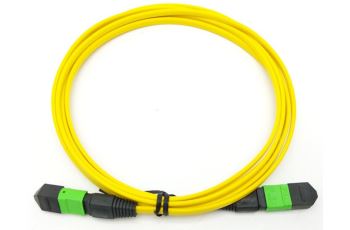

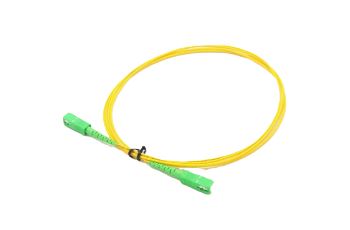

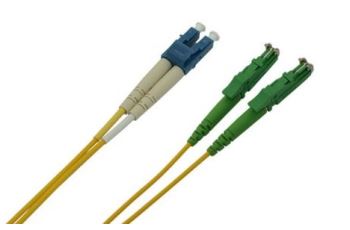

Nejčastěji používanými konektory jsou LC, SC, E2000, ST, FC, ale existuje i řada dalších, MTRJ, VF-45, SMA, DIN a další, prakticky nepoužívané typy. Důležitým parametrem optických konektorů je způsob broušení jejich ferule, u většiny konektorů je častější broušení PC/UPC, ale typicky u konektorů E2000 je nejčastější úhlové broušení APC, které umožňuje dosahovat lepších parametrů útlumu odraženého signálu. Broušení APC se až na výjimky používá pro singlemodová vlákna. V souvislosti s technologickým vývojem se také v posledních letech stále více využívají vícevláknové konektory MPO/MTP, které obsahují nejčastěji 12, ale i více vláken. Díky vícevláknovým konektorům je možné dosahovat vyšší hustoty optických propojení a tím zvýšit propustnost datových sítí.

Optická vlákna mohou být buď singlemodová (jádro 9um) nebo multimodová OM1 (jádro 62,5um), OM2 (jádro 50um), OM3, OM4. Vlákna OM3 a OM4 mají průměr jádra 50um, stejně jako je tomu u OM2, ale díky vylepšeným přenosovým parametrům je možné po nich přenášet signál na delší vzdálenost. Speciálním případem je pak vlákno OM5, které má v případě komunikace po vlnové délce 850nm stejné parametry jako vlákno OM4, ale je optimalizované pro multimodový vlnový multiplex, technologii SWDM. Barvy patchcordových kabelů v naší standardní nabídce - singlemode OS2 žlutá, multimode OM1 a OM2 oranžová, multimode OM3 a OM4 aqua nebo fialová, OM5 světle zelená (lime green). Typ propojovacího kabelu je možné odlišit i podle barvy konektorů, singlemode PC konektory mají barvu modrou, singlemode APC zelenou a multimode OM1 a OM2 konektory béžovou a OM3 a OM4 aqua nebo fialovou, OM5 pak barvu světle zelenou. Rozhodující pro funkci konkrétního kabelu je však typ použitého vlákna.

Propojovací kabely uvedené na našem webu jsou standardně sériově vyráběné délky v běžných kombinacích konektorů. V případě potřeby Vám rádi vypracujeme cenovou nabídku na jiné provedení dle Vašich požadavků.
